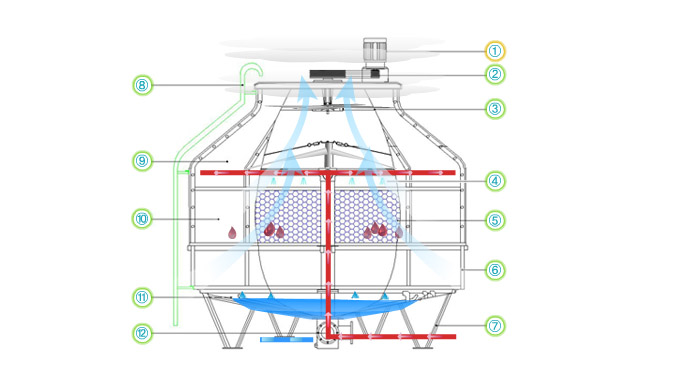

| NO | PART NAME | NO | PART NAME |
|---|---|---|---|
| 1. | MOTOR(모터) | 2. | SPPED REDUCER(감속기) |
| 3. | FAN(팬) | 4. | SPRINKLER HEAD/PIPE(노즐) |
| 5. | FILLER(충진물) | 6. | C.B SUPPORT(케이싱가대) |
| 7. | LEG(다리) | 8. | LADDER(사다리) |
| 9. | UPPER BODY(FRP상부) | 10. | CENTER BODY(FRP중심) |
| 11. | UNDER BODY(하부수조) | 12. | SUCTION TANK(IN.OUT집합관) |
기종 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
구분 |
단위 |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
|
외 풍 |
높이 |
mm |
1505 |
1620 |
1657 |
1985 |
2109 |
2360 |
2420 |
2906 |
3180 |
외경 |
mmØ |
870 |
970 |
1230 |
1530 |
1700 |
1930 |
2270 |
2960 |
||
전원 |
3상 220/380V
60Hz |
||||||||||
전동기 |
Hp |
1/4 |
1/2 |
1 |
1 |
2 |
3 |
3 |
|||
풍량 |
㎥/min |
48 |
82 |
150 |
230 |
280 |
350 |
420 |
560 |
870 |
|
송풍구 |
mmØ |
390 |
470 |
570 |
780 |
780 |
950 |
1158 |
1450 |
||
구동방식 |
도결구동방식 |
||||||||||
FAN |
알미늄판 |
알미늄판&F.R.P |
|||||||||
배 |
온수입구 |
B |
1 1/2(40A) |
2(50A) |
2 1/2(65A) |
3(80A) |
4(100A) |
5(125A) |
|||
냉수입구 |
B |
1 1/2(40A) |
2(50A) |
2 1/2(65A) |
3(80A) |
4(100A) |
5(125A) |
||||
OVER FLOW |
B |
3/4 |
1 |
1 1/2 |
|||||||
DRAIN |
B |
3/4 |
1 |
1 1/2 |
|||||||
자동종수 |
B |
1/2 |
1/2 |
3/4 |
1 |
||||||
수 구 |
수동종수 |
B |
1/2 |
1/2 |
3/4 |
1 |
|||||
충진재 |
B |
경질염화 비닐
수지(P.V.C) |
|||||||||
표준수량 |
ℓ/min |
65 |
130 |
260 |
390 |
520 |
650 |
780 |
1040 |
1300 |
|
철수장식 |
POLYSTEL
수지 |
||||||||||
냉각능력 |
kcal/hr |
19500 |
39000 |
78000 |
117000 |
156000 |
195000 |
224000 |
312000 |
390000 |
|
CASING |
FIBER GLASS
REINFORCED PLASTIC |
||||||||||
사다리 |
없음 |
사용 |
|||||||||
자동 |
kg |
44 |
86 |
117 |
220 |
280 |
350 |
410 |
490 |
810 |
|
운동중량 |
kg |
78 |
123 |
226 |
380 |
490 |
690 |
860 |
980 |
1530 |
|
| 기종 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 구분 | 단위 | 125 | 150 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | |
외 풍 |
높이 | mm | 3180 | 3400 | 3300 | 3380 | 3550 | 3830 | 4430 | 4800 | 4950 | 5800 | 5580 | ||
| 외경 | mmØ | 2960 | 3500 | 3680 | 4370 | 4740 | 5800 | 6760 | 7800 | ||||||
| 전원 | 3상 220/380V 60Hz | ||||||||||||||
| 전동기 | Hp | 4 | 5 | 7.5 | 10 | 15 | 20 | 30 | |||||||
| 풍량 | ㎥/min | 870 | 1100 | 1200 | 1320 | 1750 | 1800 | 2200 | 2600 | 3500 | 4200 | 4250 | 5000 | 5400 | |
| 송풍구 | mmØ | 1450 | 1780 | 2350 | 2950 | 3400 | 3500 | 3800 | |||||||
| 구동방식 | BELT 구동방식 | ||||||||||||||
| FAN | 알미늄판&F.R.P | ||||||||||||||
배 |
온수입구 | B | 5(125A) | 6(150A) | 8(200A) | 109250A) | 12(300A) | ||||||||
| 냉수입구 | B | 5(125A) | 6(150A) | 8(200A) | 109250A) | 12(300A) | |||||||||
| OVER FLOW |
B | 1 1/2 | 2 | 3 | |||||||||||
| DRAIN | B | 1 1/2 | 2 | ||||||||||||
| 자동종수 | B | 1 1/2 | 2 | ||||||||||||
수 구 |
수동종수 | B | 1 1/2 | 2 | |||||||||||
| 충진재 | B | ||||||||||||||
| 표준수량 | ℓ/min | 1625 | 1950 | 2340 | 2600 | 3250 | 3900 | 4550 | 5200 | 6500 | 7800 | 9100 | 10400 | 13000 | |
| 철수장식 | 알미늄성형 제품 | ||||||||||||||
| 냉각능력 | kcal/hr | 487500 | 585000 | 682000 | 780000 | 877500 | 1170000 | 1365000 | 156000 | 195000 | 234000 | 2730000 | 3120000 | 3900000 | |
| CASING | |||||||||||||||
| 사다리 | 사용 | ||||||||||||||
| 자동 | kg | 930 | 1250 | 1450 | 1580 | 1960 | 2050 | 2340 | 3930 | 4100 | 4750 | 5500 | 6200 | 7250 | |
| 운동중량 | kg | 1570 | 2160 | 2650 | 3050 | 3990 | 4070 | 4250 | 7910 | 7800 | 8670 | 10900 | 13100 | 14950 | |
입구온도 : 37℃
출구온도 : 32℃
외기습구 온도 : 27℃ 일때 1R/T=3900 kcal/hr입니다.
입출구 온도차 및 순환 수량에 따라 용량이 달라집니다.
위 규격은 제품개량으로 일부 변경될 수 있습니다.
